La geología de Los Andes, marcada por depósitos aluviales del río homónimo y laderas con roca volcánica altamente fracturada, impone retos considerables al momento de estabilizar taludes o excavaciones. En esta comuna precordillerana, donde la napa freática puede aparecer a profundidades variables según la cota —a veces a menos de 6 metros en zonas bajas—, el diseño de anclajes activos y pasivos se convierte en una herramienta indispensable para contener macizos inestables. La combinación de suelos granulares sueltos con bloques erráticos exige soluciones de anclaje que consideren tanto la capacidad de carga última como la deformación admisible bajo eventos sísmicos. Complementamos estos diseños con ensayos de penetración SPT para caracterizar la compacidad del subsuelo, y prospecciones mediante calicatas cuando se requiere inspección visual directa de la estructura del depósito.
Un bulbo de anclaje mal dimensionado en suelo granular de Los Andes puede perder el 40% de su capacidad tras un sismo moderado.
Alcance del trabajo
Notas del área
Los Andes se ubica a escasos kilómetros del sistema de fallas de la cordillera frontal, y su altitud media de 820 msnm la expone a amplificaciones topográficas durante sismos. El terremoto de 2010, con epicentro más al sur, generó deslizamientos en cortes de la Ruta CH-60, dejando en evidencia que los taludes sin anclaje adecuado colapsan rápidamente cuando el suelo pierde cohesión aparente. El diseño de anclajes activos y pasivos en esta zona debe considerar coeficientes sísmicos horizontales superiores a 0.25g según la microzonificación local, algo que nosotros incorporamos desde la fase de análisis límite. Ignorar la componente vertical del sismo o subestimar la corrosión del acero en ambientes con sulfatos —comunes en los suelos yesíferos del valle— conduce a fallas progresivas que comprometen la seguridad de la infraestructura vial y minera.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.vip
Normativa utilizada
NCh2369.Of2003 – Diseño sísmico de estructuras industriales, NCh 165 – Acero de pretensado para anclajes, EN 1997-1:2004 – Eurocódigo 7: Proyecto geotécnico, FHWA-IF-99-015 – Ground Anchors and Anchored Systems
Servicios vinculados

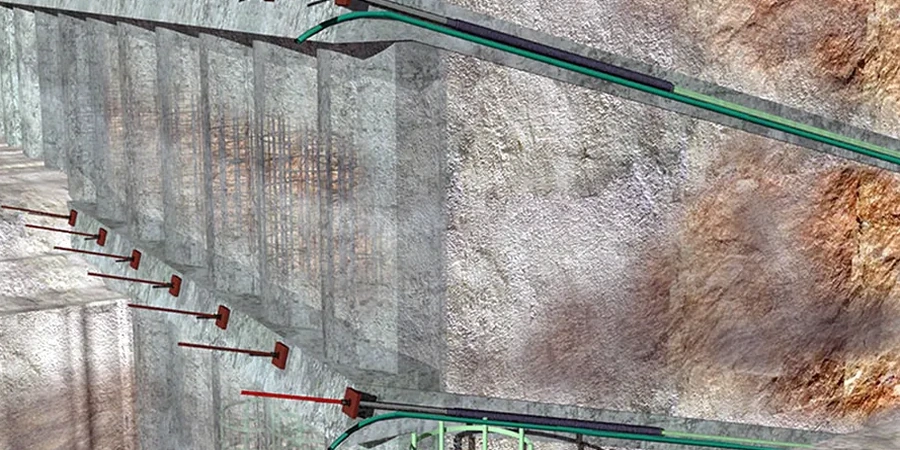

Diseño de anclajes activos con pretensado
Calculamos la carga de bloqueo, la longitud libre y la longitud del bulbo en función de la estratigrafía local. Definimos la secuencia de tesado y las pérdidas diferidas por relajación del acero y fluencia del terreno, entregando planos de detalle con la distribución espacial y las protecciones anticorrosivas requeridas para la agresividad química del suelo andino.
Diseño de anclajes pasivos y sistemas drenantes
Para estabilización de laderas naturales y cortes en roca meteorizada, configuramos anclajes pasivos tipo barra o cable que movilizan su resistencia ante desplazamientos del macizo. El diseño incorpora drenes profundos que alivian la presión de poros detrás de la estructura de contención, un aspecto crítico durante los deshielos cordilleranos que elevan la napa en primavera.
Parámetros típicos
Preguntas comunes
¿Qué diferencia hay entre un anclaje activo y uno pasivo en una obra en Los Andes?
El anclaje activo se tesa inmediatamente después de su instalación, aplicando una carga de bloqueo que comprime el terreno y limita las deformaciones desde el inicio. Es ideal cuando no se toleran movimientos, por ejemplo junto a la Ruta CH-60 o edificaciones existentes. El anclaje pasivo, en cambio, solo reacciona cuando el suelo se desplaza; se usa más en estabilización de laderas naturales o cortes mineros donde se admite cierta deformación gradual.
¿Cuánto cuesta un diseño de anclajes activos/pasivos para un proyecto en Los Andes?
El costo del diseño de anclajes activos y pasivos en Los Andes varía según la envergadura de la obra, la cantidad de anclajes a proyectar y la complejidad geotécnica del perfil. En términos generales, los honorarios profesionales por el diseño completo se mueven en un rango de $462.000 a $1.915.000, dependiendo de si se trata de un muro anclado puntual o un sistema masivo de estabilización con varias líneas de anclaje.
¿Cómo validan la capacidad de los anclajes en suelos granulares como los de Los Andes?
Realizamos ensayos de arrancamiento (pull-out test) sobre anclajes de sacrificio en las mismas condiciones del terreno natural. Aplicamos ciclos de carga y descarga progresivos, midiendo el desplazamiento en la cabeza con comparadores centesimales. La carga máxima de ensayo alcanza al menos 1.6 veces la carga de trabajo, y el creep admisible no debe superar los 2 mm por ciclo logarítmico de tiempo, según las recomendaciones de la FHWA y la práctica chilena en depósitos aluviales.
