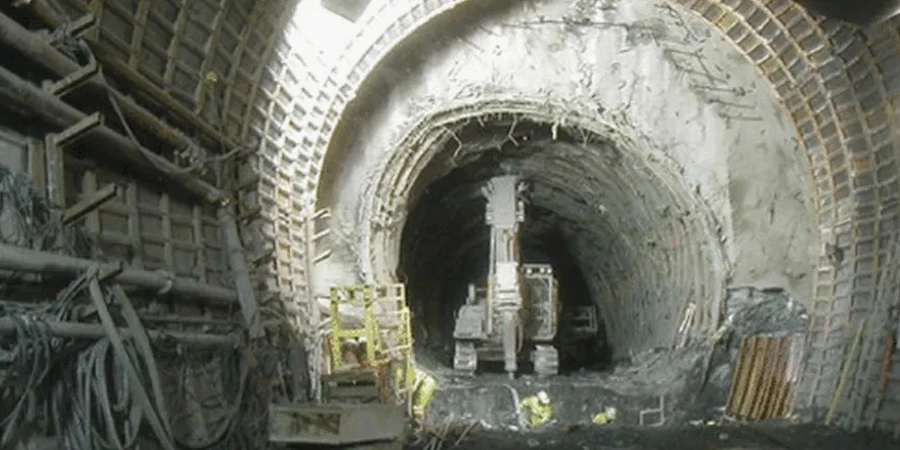

El valle de Los Andes, encerrado entre la Cordillera de los Andes y el cordón de Chacabuco, presenta depósitos aluviales y fluviales que complican cualquier excavación subterránea. La presencia de niveles freáticos someros alimentados por el deshielo y lentes de material fino obligan a un análisis geotécnico minucioso antes de mover un solo metro cúbico de tierra. No es raro encontrar bolsones de arcilla blanda intercalados con gravas gruesas, un escenario que demanda parámetros de resistencia al corte y deformabilidad muy precisos. En estos casos, complementamos la campaña con un ensayo CPT para obtener un perfil continuo de la resistencia de punta y fricción lateral, información que permite identificar zonas de baja compacidad que podrían requerir refuerzo antes del avance del túnel. Cada perfil estratigráfico en Los Andes cuenta una historia distinta según la cota y la cercanía a los cauces que bajan de la montaña.
En suelos blandos de Los Andes, la estabilidad del frente depende más del control del agua subterránea que de la resistencia intrínseca del material.
Alcance del trabajo
Notas del área
En Los Andes, muchas veces vemos que los contratistas subestiman el efecto de la succión matricial en limos arcillosos parcialmente saturados que coronan el túnel. Cuando el frente avanza y el suelo pierde humedad por ventilación, la cohesión aparente cae y aparecen desprendimientos en bóveda que no estaban previstos en el diseño. Otro problema recurrente es la presencia de bloques erráticos dentro de una matriz blanda; si no se detectan con geofísica previa, pueden trabar la tuneladora o generar sobrecargas puntuales en el sostenimiento. La simicidad local, con aceleraciones efectivas que superan 0.35g según la NCh433 en zona sísmica 3, añade riesgo de licuefacción en lentes arenosos saturados, fenómeno que ya se ha documentado en depósitos del río Aconcagua.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.vip
Mira cómo funciona
Normativa utilizada
NCh 433 Of.1996 Mod. 2012 — Diseño sísmico de edificios, aplicable a estructuras subterráneas en zona 3, NCh 1508:2014 — Geotecnia – Estudio de mecánica de suelos, NCh 1516 — Standard Test Method for Standard Penetration Test (SPT) and Split-Barrel Sampling, NCh 3253 — Unconsolidated-Undrained Triaxial Compression Test on Cohesive Soils, NCh 2369:2003 — Diseño sísmico de estructuras e instalaciones industriales, referente para obras subterráneas
Servicios vinculados
Campaña de prospección geotécnica
Ejecutamos sondajes con extracción de muestras inalteradas tipo Shelby, ensayos SPT cada metro y registros continuos de CPTu para definir la estratigrafía y presión de poros en el eje del túnel.
Ensayos de laboratorio avanzados
Determinamos parámetros de resistencia (triaxial CU y UU), consolidación unidimensional, permeabilidad en cámara triaxial y curvas de retención de humedad para suelos parcialmente saturados.
Modelación numérica del sostenimiento
Simulamos la excavación secuencial con elementos finitos (Plaxis 2D/3D) calibrando los modelos constitutivos con los resultados de laboratorio, para dimensionar shotcrete, pernos y marcos metálicos.
Parámetros típicos
Preguntas comunes
¿Qué parámetros definen un suelo como 'blando' para tunelería en Los Andes?
Se consideran suelos blandos aquellos con resistencia al corte no drenada inferior a 50 kPa, índice de plasticidad sobre 15% y módulo de deformación menor a 20 MPa. En el valle de Los Andes, los depósitos finos del río Aconcagua suelen encajar en esa categoría.
¿Cuánto cuesta un análisis geotécnico para un túnel en suelo blando?
Depende de la longitud, profundidad y complejidad del perfil. Para un túnel típico en la zona de Los Andes, el rango de inversión en estudios puede oscilar entre $1.889.000 y $8.842.000, considerando campaña de campo, ensayos de laboratorio y memoria de cálculo.
¿Qué ensayos de campo son imprescindibles antes de excavar un túnel en estos suelos?
Son imprescindibles los sondajes con SPT cada metro, CPTu para perfil continuo de resistencia, piezometría para mapear el nivel freático estacional y ensayos de permeabilidad Lefranc o Lugeon según el tipo de suelo. En ciertos casos se complementa con sísmica de refracción para detectar bloques o contactos rocosos.
¿Cómo afecta la sismicidad de Los Andes al diseño del túnel?
La zona sísmica 3 de la NCh433 implica aceleraciones de diseño elevadas. En suelo blando evaluamos el potencial de licuefacción mediante el método de Seed e Idriss con datos de SPT, y verificamos las deformaciones cíclicas que podría experimentar el revestimiento ante un sismo de diseño.
