La norma NCh1508 establece los procedimientos para la clasificación de suelos, y en una ciudad como Los Andes, situada sobre la terraza fluvial del río Aconcagua a 820 msnm, la variabilidad granulométrica es extrema. Lo que más vemos en nuestro laboratorio es que un mismo perfil puede alternar gravas arenosas de acarreo con lentes de limo de alta plasticidad en menos de dos metros de profundidad. Por eso combinamos el tamizado mecánico con el ensayo de hidrómetro cuando la fracción bajo la malla N°200 supera el 10%, porque saltarse esa etapa deja la curva granulométrica incompleta y la clasificación USCS se vuelve poco confiable. En la práctica, un ensayo CPT puede darnos una estratigrafía continua preliminar, pero es la granulometría la que confirma si ese material fino detectado corresponde realmente a un limo licuable o a una arcilla estable, lo cual cambia por completo el diseño de fundación.
En suelos del valle del Aconcagua, una curva granulométrica mal definida puede confundir un limo licuable con una arcilla estable y comprometer todo el diseño sísmico.
Alcance del trabajo
Notas del área
La terraza aluvial sobre la que se asienta Los Andes presenta una estratigrafía errática: los sondeos en el radio urbano muestran alternancias de gravas limpias con lentes de arena limosa de espesor variable entre 0.5 y 3.0 metros, y en algunos sectores cercanos al estero Pocuro la napa freática aparece a menos de 4 metros de profundidad en temporada de riego. Cuando la granulometría revela una fracción fina superior al 35% en una matriz de arena mal graduada, el riesgo de licuefacción en un sismo de magnitud moderada a alta —recordemos que la zona se clasifica como sísmica 3 según NCh433— se dispara. Además, hemos documentado casos donde un contenido de finos plásticos entre 12% y 20% en gravas arenosas produce una permeabilidad intermedia que atrapa agua de lluvia en la subrasante, generando asentamientos diferidos que las pistas de pavimento flexible no logran absorber sin una base drenante bien diseñada.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.vip
Normativa utilizada
NCh 165(2007) – Standard Test Method for Particle-Size Analysis of Soils, NCh1508.Of2014 – Geotecnia – Clasificación de suelos para uso vial, NCh 1517-1 – Standard Test Methods for Liquid Limit, Plastic Limit, and Plasticity Index of Soils, NCh433.Of1996 Mod.2009 – Diseño sísmico de edificios
Servicios vinculados

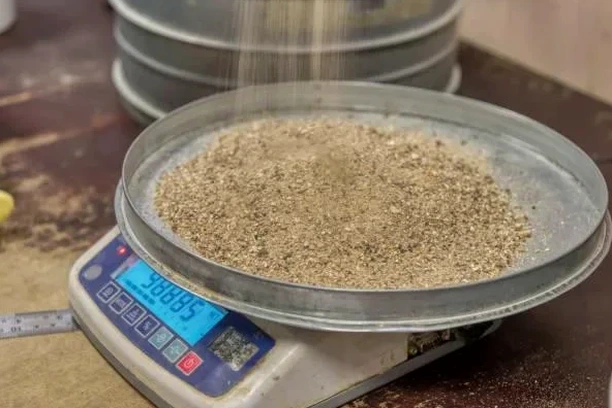

Granulometría por tamizado
Ensayo mecánico con serie de tamices NCh 165 desde 3” hasta N°200, incluyendo lavado por vía húmeda y cálculo de porcentajes retenidos, pasantes y curva semilogarítmica.
Ensayo de hidrómetro
Sedimentación de la fracción fina (<75 µm) con hidrómetro 152H, correcciones por temperatura y defloculante, para extender la curva granulométrica hasta 1 µm.
Clasificación USCS y AASHTO
Determinación del grupo de suelo según Unified Soil Classification System y clasificación AASHTO M145, integrando coeficientes Cu y Cc.
Informe técnico con curva granulométrica
Documento que incluye tabla de resultados, curva granulométrica, foto de la muestra, clasificación del suelo y observaciones sobre presencia de materia orgánica o partículas anómalas.
Parámetros típicos
Preguntas comunes
¿Para qué tipo de obras en Los Andes se requiere el análisis granulométrico completo con hidrómetro?
Se requiere en toda obra donde los suelos finos superen el 10% pasante la malla N°200. En Los Andes esto es frecuente en los sectores cercanos al río Aconcagua y al estero Pocuro, donde aparecen lentes limo-arcillosos. También es obligatorio para clasificar suelos de subrasante según el Manual de Carreteras y para estudios de licuefacción en arenas limosas.
¿Cuánto cuesta un análisis granulométrico con tamices e hidrómetro en la zona de Los Andes?
El precio de un análisis granulométrico completo (tamizado más hidrómetro) en la región de Los Andes varía entre $51.000 y $98.000, dependiendo de si se requiere solo la granulometría o si se combina con límites de Atterberg para una clasificación USCS definitiva.
¿Qué diferencia hay entre un análisis granulométrico simple y uno con hidrómetro?
El análisis simple por tamizado solo cubre partículas mayores a 75 µm (malla N°200). Cuando la muestra tiene más de un 10% de material que pasa esa malla, se necesita el hidrómetro para medir la distribución de limos y arcillas por sedimentación. Sin esa extensión de la curva no se puede calcular correctamente el coeficiente de uniformidad ni clasificar el suelo como limo o arcilla.
¿Qué normas técnicas rigen el ensayo granulométrico que realizan?
Seguimos el procedimiento NCh 165 para el análisis por tamizado e hidrómetro, complementado con la NCh1508 para la clasificación de suelos en el contexto vial chileno. Nuestro laboratorio mantiene trazabilidad metrológica en balanzas y tamices certificados bajo ISO 17025.
